Tastatur und Trackball

Als erstes baue ich ein Controlpanel mit Tastatur und einem Trackball als Ersatz für die Maus. Damit kann ich den Rechner administrieren, PC-Spiele spielen und im Internet surfen. Da alles per USB angeschlossen wird kann das Tastatur-Panel auch im laufenden Betrieb angeschlossen werden.

Früher, als noch alles besser war, gab es Tastaturen die eckig waren und gut 100 Tasten hatten. Heute haben fast alle Tastaturen bescheuerte (ergonomische?) Formen und mindestens 20 überflüssige Knöpfe. Eine vernünftige Tastatur für Q*bert zu finden war also gar nicht so einfach. Die beste die ich gefunden habe ist eine schwarze Cherry RS 6000 mit USB-Anschluss. Sie ist annähernd eckig und hat ausser zwei Windows-Tasten keinen unnötigen Schnickschnack.

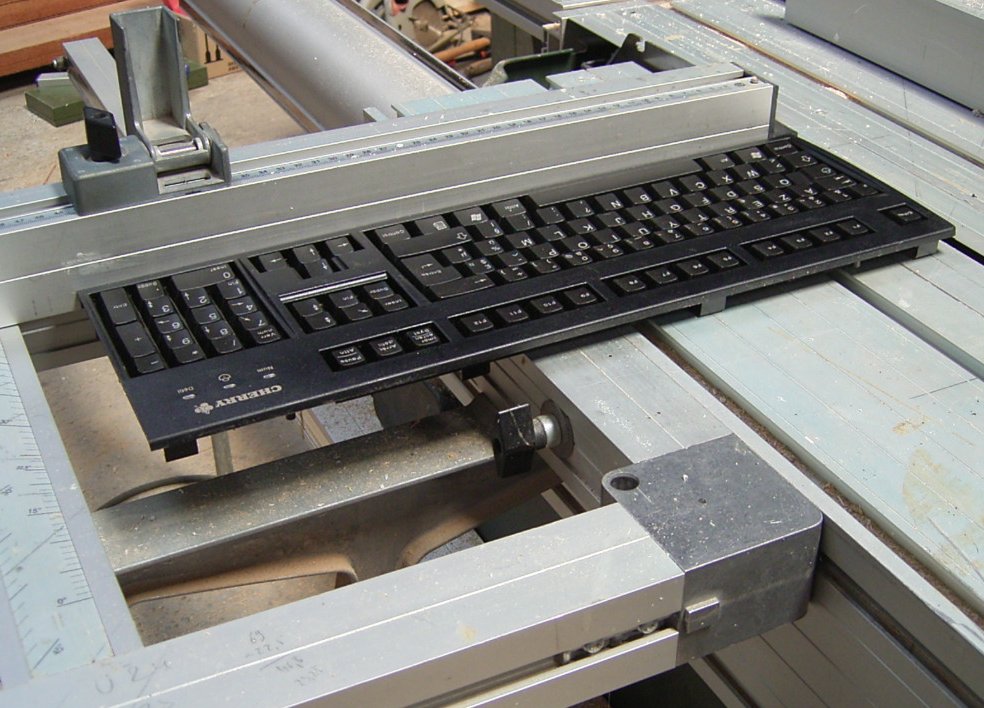

Selbst die eckigste Tastatur ist für den Einbau noch nicht eckig genug, außerdem ist das Kunststoffgehäse unnötig groß. Also schraube ich das Oberteil mit den Tasten ab und mache es auf der Kreissäge passend. Mit dem Unterteil mache ich das selbe, nur lasse ich hier einen etwas größeren Rand stehen an dem ich die Tastatur befestigen kann.

Nachdem die Tastatur passend zugeschnitten war habe ich festgestellt das die Tastenbelegung und -beschriftung französisch ist :-( Ich hab natürlich sofort gedacht Amazon hat mir was falsches geschickt, aber nach einem Blick auf die Bestellbestätigung war klar - ich habe das so bestellt...
Die gleiche Tastatur mit deutscher Tastenbelegung gibt es es bei amazon.de übrigens nicht, wahrscheinlich müsste man die bei amazon.fr bestellen.

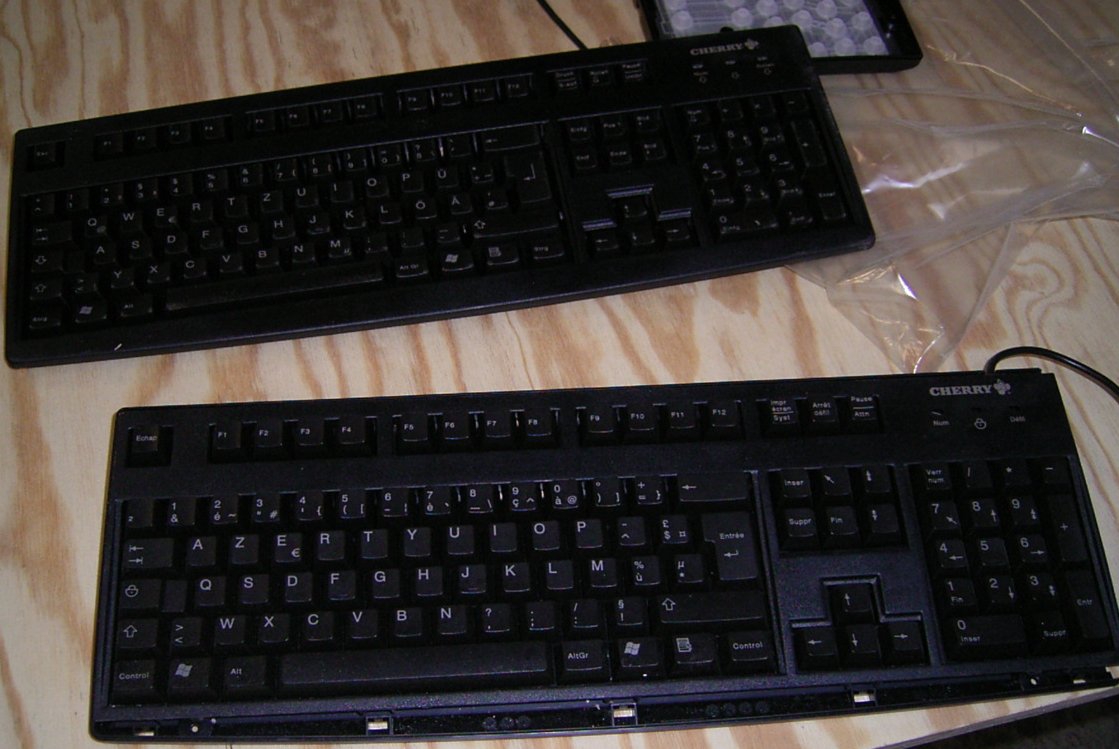

Nachdem ich das Teil schon mit der Säge bearbeitet habe, kann ich mir wenigstens die Rücksendung sparen. Auf dem Bild ist die alte französische und darüber die neue deutsche Tastatur zu sehen.

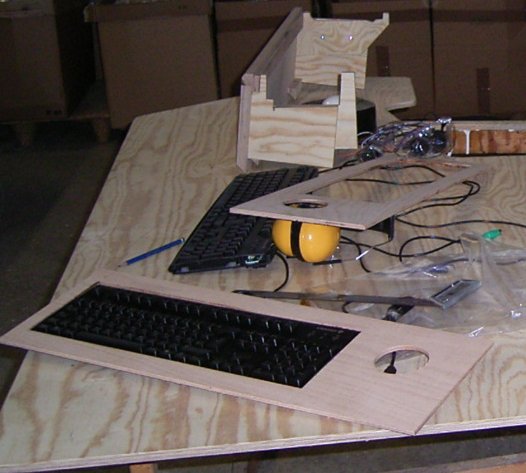

Hier sieht man wie die Tastatur später im Ausschnitt des Controlpanels sitzen soll. Ich habe die Sperrholzplatte dafür insgesamt drei mal neu gemacht. Beim ersten Mal war das Loch für den Trackball zu groß und beim zweiten Mal an der falschen Stelle.

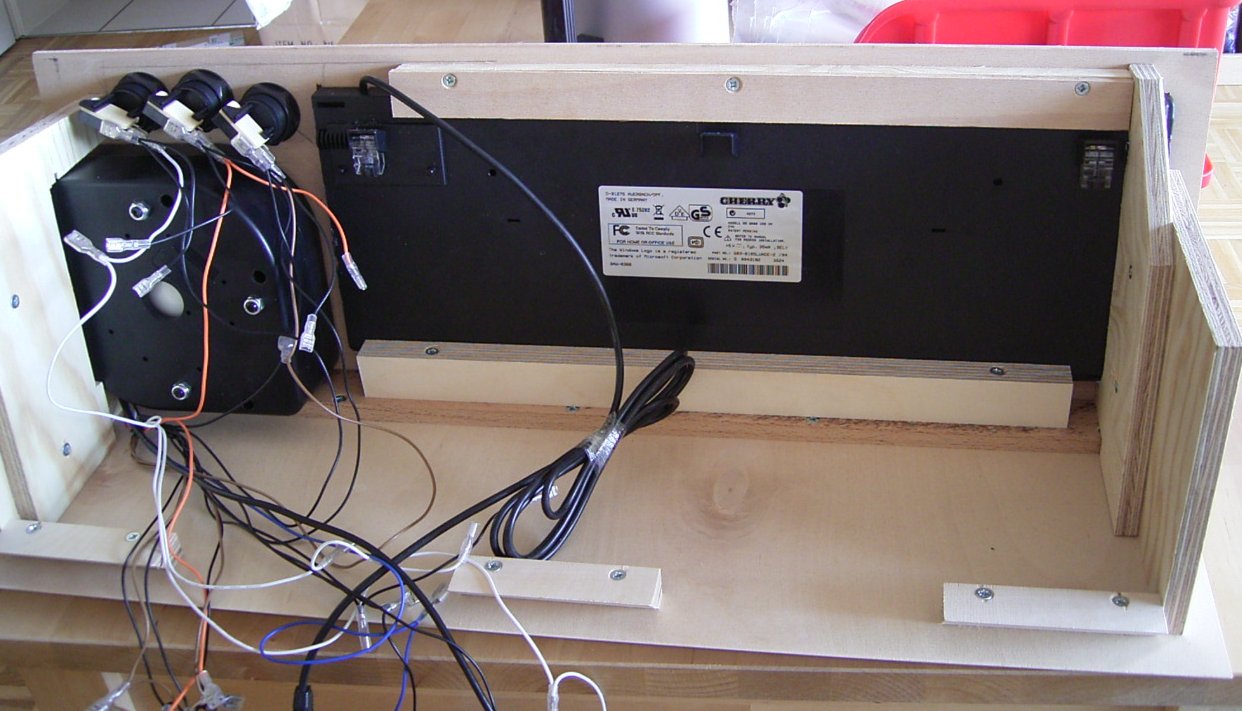

Die Tastatur wird von unten mit zwei Halteleisten verschraubt, so daß ich sie zum lackieren der Holzteile noch mal rausnehmen kann.

 Der Einbau des Trackballs.
