Die Rückwand

Beim original Q*bert läßt sich ein großer Teil der Rückseite des Automaten aufklappen um an die Elektronik und den Monitor zu kommen. Da bei meinem Q*bert aber schon die Vorderseite eine Tür bekommt und ich auch nicht vorhabe das ganze Teil jedesmal von der Wand abzuziehen, wird die Rückwand verschraubt. Sie besteht aus einer 6 mm starken Buchensperrholzplatte.

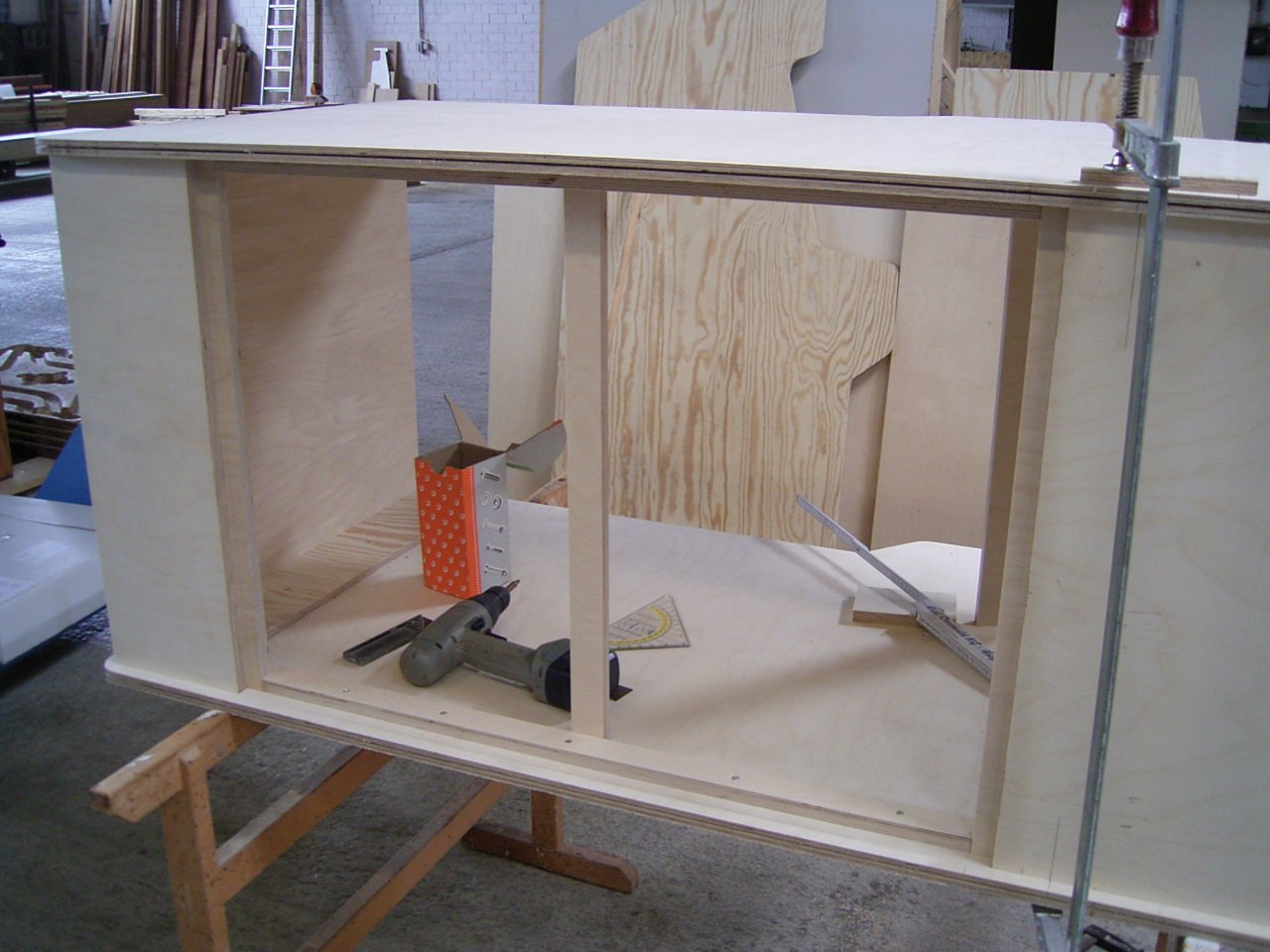

Die Rückwand wird ringsherum an Leisten verschraubt, die ich an Ober- und Unterteil, sowie an den Seiten montiert habe. Die Querstrebe in der Mitte dient der zusätzlichen Stabilität.

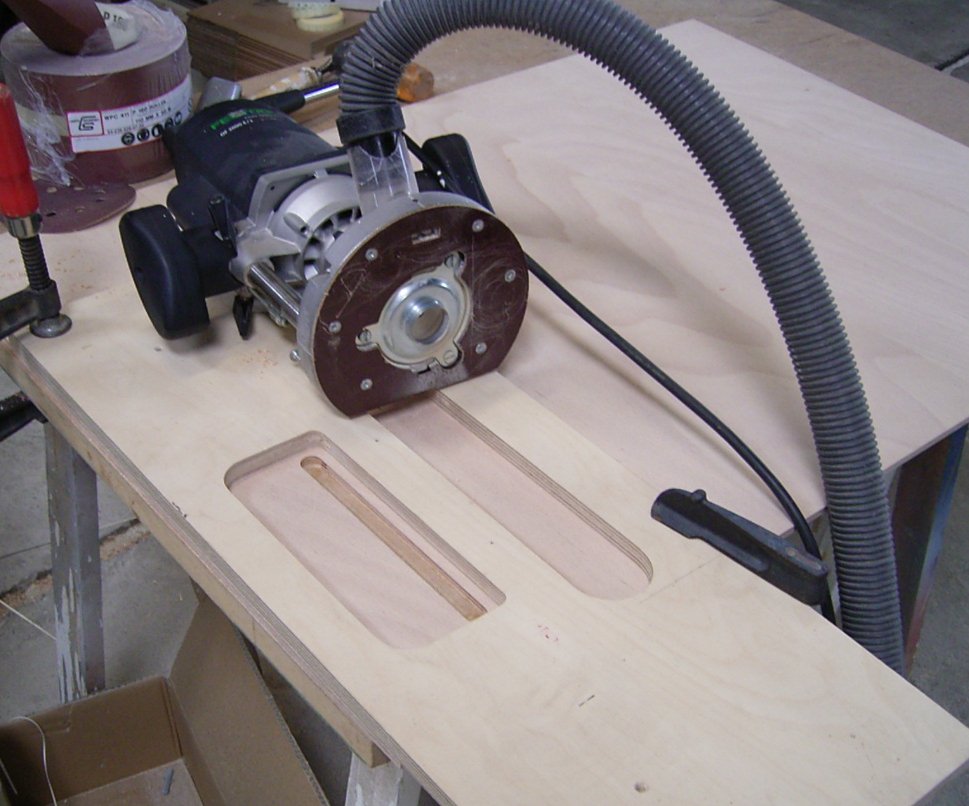

Mit Hilfe einer alten Frässchablone die ich gefunden habe, fräse ich ein paar Schlitze in die Rückwand. In der Nähe der Schlitze soll später das Netzteil sitzen. Ich hoffe das es im Gehäuse nicht zu heiß wird, aber das zeigt sich erst wenn alles fertig ist.

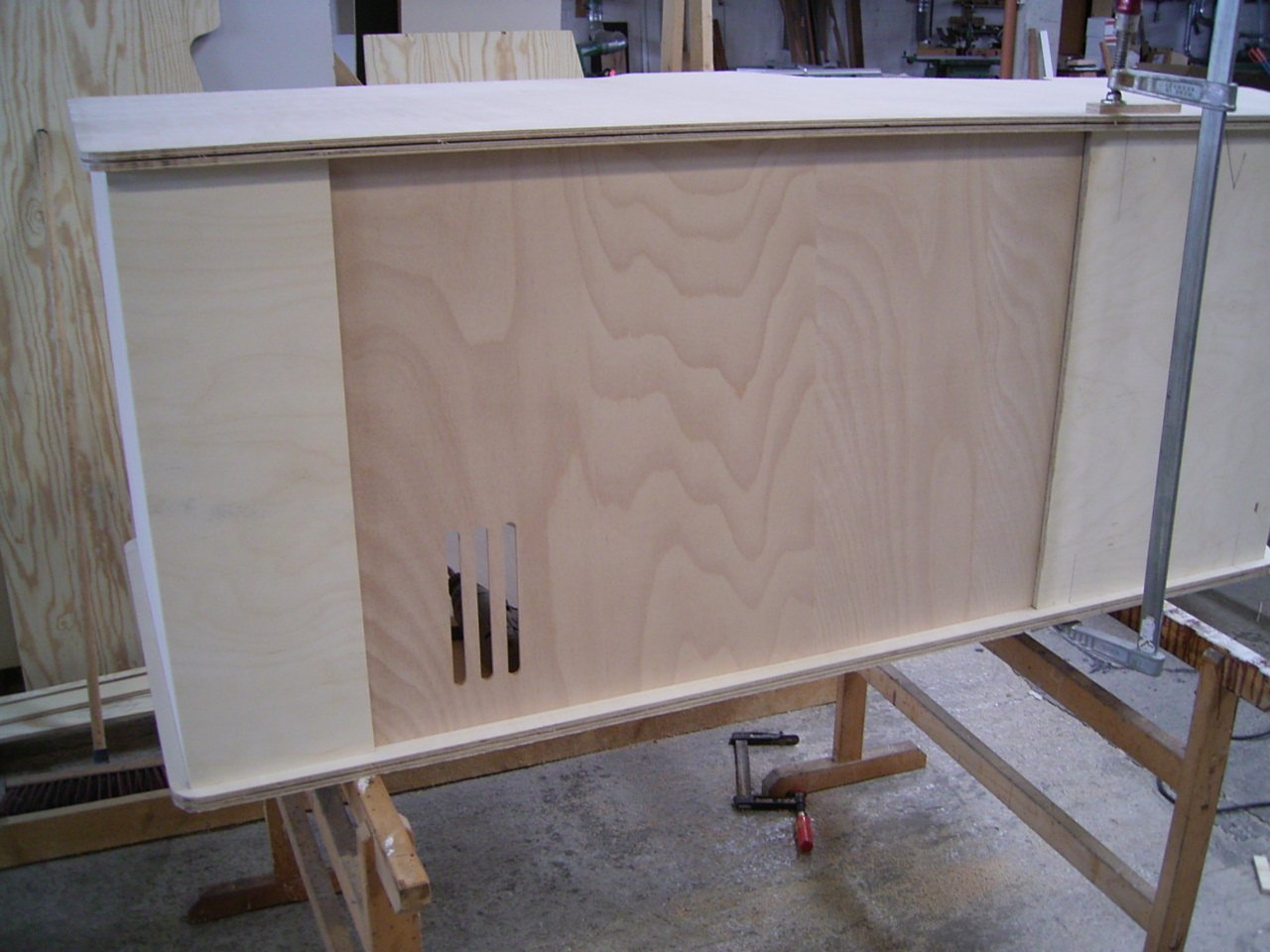

So sieht die fertige Rückwand im eingebauten Zustand aus. Sobald sie verschraubt ist, steht das Ganze stabil und wackelt nicht mehr.

 Als nächstes setze ich die Scheibe ein.
